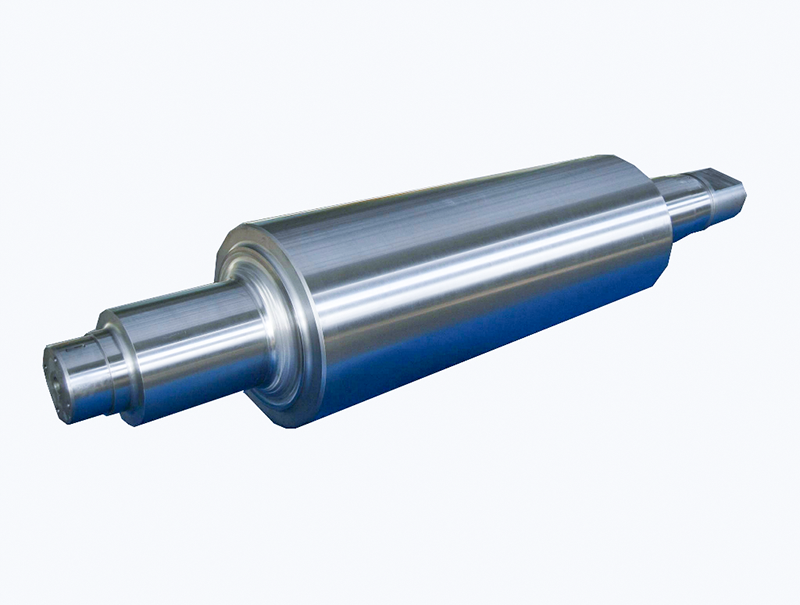

Těleso hřídele pracovního válce na straně pohonu válcovny za tepla
Scénáře použití tělesa hřídele pracovního válce na straně pohonu válcovny za tepla
Základní funkce
Přenos výkonu: Točivý moment hlavního motoru nebo převodovky se přenáší na hřídel pracovního válce, čímž se válec otáčí a dokončuje proces válcování.
Nosnost: schopnost odolat valivým silám (až tisíce tun), střídavému točivému momentu a rázovému zatížení (jako jsou momenty kousání a házení).
Přesné řízení: Díky konstrukci s vysokou tuhostí je zajištěno radiální házení válcovací stolice ≤ 0,05 mm, což zajišťuje přesnost tloušťky pásu.
- GW Precision
- Luoyang, Čína
- Smluvní ujednání
- Roční kapacita je 1000 kusů
- informace

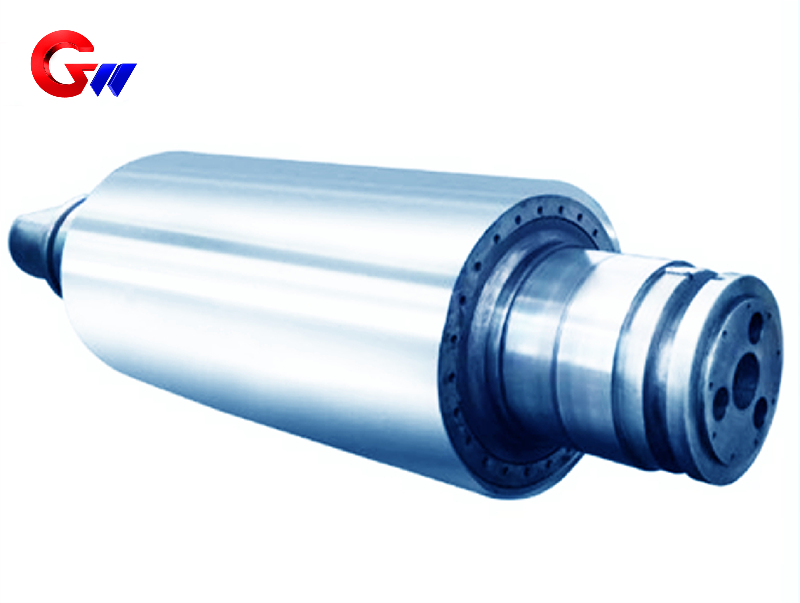

Těleso hřídele pracovního válce na straně pohonu
Výkonové charakteristiky hřídele pracovního válce na straně pohonu válcovny za tepla
Materiály a tepelné zpracování
Výběr materiálu:
34CrNiMo6 (německý standard): Vysoká pevnost, vysoká houževnatost, vynikající odolnost proti únavě (hlavní výběr).
42CrMo4 (střední zatížení): Nízká cena, pevnost odpovídá normě po kalení a popouštění (σ ₆ ≥ 900 MPa).
GW precision vytvořil soubor vyspělé technologie mechanického zpracování pro výrobu hřídel pracovního válce nashromážděním dlouhodobých zkušeností:
Proces tepelného zpracování:
Kalení a popouštění (kalení 850 °C+popouštění 550-600 °C), tvrdost HRC 28-32.
Indukční kalení povrchu čepu (HRC 50-55) zvyšuje odolnost proti opotřebení.
Klíčové výkonové parametry GW hřídel pracovního válce
Typické hodnoty indikátorů/požadované zkušební podmínky
Test dynamické simulace krouticího momentu s kapacitou točivého momentu 100-800 kN · m
Mez únavy ≥ 350 MPa (10 ⁷ cyklů) ISO 1143
Axiální tuhost ≤ 0,08 mm laserová detekce deformace (plné zatížení).
Krátkodobá teplotní odolnost 600 °C, dlouhodobé monitorování termočlánkem ≤ 250 °C
Speciální designové prvky
Univerzální kloub: použití křížového kloubu pro kompenzaci vychýlení válců (úhel ≤ 3°).
Chladicí konstrukce: Dutý hřídel s cirkulující vodou nebo vnějším postřikem pro kontrolu tepelné deformace (Δ T ≤ 50 °C).
Ochrana proti přetížení: Hydraulická bezpečnostní spojka se automaticky odpojí, když točivý moment překročí limit.
Analýza výhod tělesa hřídele pracovního válce na straně pohonu válcovny za tepla
Vysoká nosnost
Materiál legovaná ocel + optimalizovaná konstrukce sekce, účinnost přenosu točivého momentu ≥ 97 %.
Rychlá dynamická odezva
Dutý hřídel snižuje hmotnost o 20-30% a je vhodný pro vysokorychlostní válcování (rychlost válcování ≥ 15 m/s).
Technologie dlouhé životnosti
Povrchové kalení + nitridační úprava, s životností odolnosti proti opotřebení 5-8 let (roční válcovaný objem milionů tun).
Výběr a výroba válcoven za tepla vyžaduje komplexní zvážení typu válcovny, válcovacích materiálů a provozních podmínek. Válečky z litiny s vysokým obsahem chromu a rychlořezné oceli jsou vhodné pro scénáře s vysokou odolností proti opotřebení, zatímco válečky z kované oceli jsou vhodnější pro hrubé válcování s vysokým zatížením. Při výrobě je vyžadována přísná kontrola tepelného zpracování a přesnosti obrábění, aby byla zajištěna odolnost proti tepelné únavě a odolnost proti opotřebení.
GW precision má různé typy VMC a HMC pro výrobu. Výkonné zařízení, abychom získali silnou záruku kvality při výrobě a zpracování produktů.
Dokonalý systém řízení kvality, efektivní záruka poprodejního servisu, takže produkty hřídele pracovních rolí společnosti získaly dobrou pověst.
